Ecos de ángeles o ecos fantasma

Son los ecos de radar que se producen cuando el cielo está despejado. En presencia de "inversión de temperatura" - cuando la temperatura aumenta con la altura - "la onda del radar puede quedar atrapada en una capa cerca del suelo y 'ser reflejada' sucesivamente entre el límite superior de la capa y la superficie terrestre. Esta capa se denomina algunas veces conducto debido a que conduce energía en su interior."

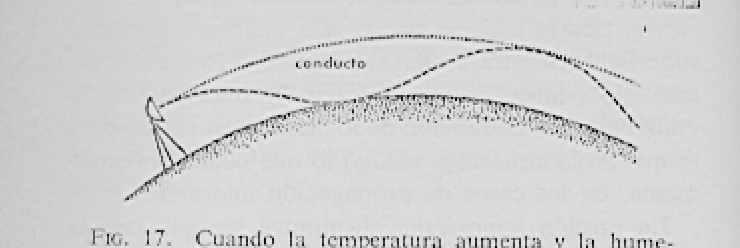

"La línea punteada - ver gráfico arriba - muestra las ondas de radar que quedan atrapadas en el conducto y las obliga a seguir la trayectoria indicada en el dibujo". Por lo tanto, resulta posible observar ecos falsos. El radar es una herramienta meteorológica que debe ser utilizada junto a otra información (observaciones de estaciones de superficie, imágenes satelitales, radiosondeos, etc.)

Tomado de "El radar explora la atmósfera" - L. Battan - EUDEBA

Un ejemplo:     06 de junio 2002 - Buenos Aires

Las imágenes de radar de las 6:11, 7:11, 8:11, 9:11 hs. local  (ver más abajo) presentan ecos aparentemente de lluvia. Primero  se los observa a una distancia de 70 a 140 km al nord - oeste de Buenos Aires. Estos  paulatinamente se hacen  más intensos y se observan ya sobre el anillo de 71 km a las 8:11 hs y a una distancia aún menor a las 9:11 hs.











Imágenes de radar FCEyN - UBA

Imágenes satelitales del día (06.06.02)

Con las imágenes (Infrarroja en falso color de las 8:09 Z (5:09 local), 11:09 Z (8:09 local) y visible 13:09 Z (10:09 local) se determina que no hay nubosidad en la zona analizada (300 km alrededor de Buenos Aires).



5:09 Hs Local (canal IR)
8:09 Hs Local (canal IR)
10:09 Hs Local (canal visible)
Imágenes de satélite FCEyN - UBA

Radio sondeo


Se presenta el sondeo de Ezeiza, 12Z  (9 hora local) 06 Jun 2002 (ver tabla más abajo). Se aprecia que    desde superfice  y hasta una altura de  1500 metros aproximadamente ( 850 hPa) la  temperatura  aumenta  con la altura, siendo la  mayor amplitud de esa capa de 8.4 C -  entre superficie (4.4 C) y 310 metros (12.8 C).

Tabla de valores

-----------------------------------------------------------------------------
   PRES   Altura TEMP   TD       HR Rel Mez   Dir   Fuerza TITA   T. E   T. TV
    hPa     m      C      C      %    g/kg    deg   nudos   K      K      K
-----------------------------------------------------------------------------
 1015.0     20    4.4    4.0     97   5.05    290      4  276.4  290.2  277.2
 1010.0     60    7.0    5.2     88   5.52    285      6  279.4  294.6  280.3
 1000.0    141    9.8    1.8     57   4.38    275      9  282.9  295.4  283.7
  997.0    166   10.8   -1.2     43   3.53    274      9  284.2  294.4  284.8
  992.0    208   12.2   -2.8     35   3.15    272     10  286.0  295.3  286.6
  980.0    310   12.8   -3.2     33   3.09    267     11  287.6  296.8  288.1
  925.0    791    9.2   -8.8     27   2.13    245     17  288.7  295.2  289.1
  875.0   1248    6.4  -11.6     26   1.81    220     29  290.4  296.0  290.7
  868.0   1314    6.0  -12.0     26   1.76    224     28  290.7  296.1  291.0
  850.0   1485    4.6  -13.4     26   1.61    235     27  290.9  296.0  291.2
  828.0   1697    2.6  -13.2     30   1.68    245     26  291.0  296.2  291.3
  811.0   1865    1.0  -13.0     34   1.74    244     26  291.1  296.5  291.4
  768.0   2298   -2.8  -17.3     32   1.29    240     25  291.6  295.6  291.8
  738.0   2614   -5.5  -20.5     30   1.02    245     27  291.9  295.2  292.1
  706.0   2960   -7.5  -23.4     27   0.83    250     29  293.4  296.1  293.6
  700.0   3027   -7.9  -23.9     26   0.80    250     32  293.7  296.3  293.9
  641.0   3705  -10.9  -31.1     17   0.45    255     56  297.8  299.4  297.9
  624.0   3913  -11.8  -33.3     15   0.37    260     53  299.1  300.4  299.1
  618.0   3987  -12.1  -34.1     14   0.35    260     53  299.5  300.8  299.6
  610.0   4087  -12.1  -37.1     11   0.26    261     54  300.6  301.6  300.7
  541.0   4988  -20.1  -40.6     14   0.21    265     58  301.5  302.3  301.6
  535.0   5072  -20.9  -40.9     15   0.20    267     61  301.6  302.4  301.6
  500.0   5570  -22.7  -48.7      7   0.09    280     80  305.3  305.7  305.3
  468.0   6054  -24.9  -52.9      6   0.06    285     95  308.4  308.6  308.4
  466.0   6085  -24.7  -53.0      5   0.06    285     96  309.0  309.3  309.0
  462.0   6148  -24.3  -53.3      5   0.06    285     97  310.3  310.5  310.3
  433.0   6619  -25.5  -61.5      2   0.02    283    104  314.6  314.6  314.6
  400.0   7190  -29.9  -59.9      4   0.03    280    113  316.1  316.2  316.1
  384.0   7478  -32.5  -61.5      4   0.03    280    117  316.3  316.4  316.3

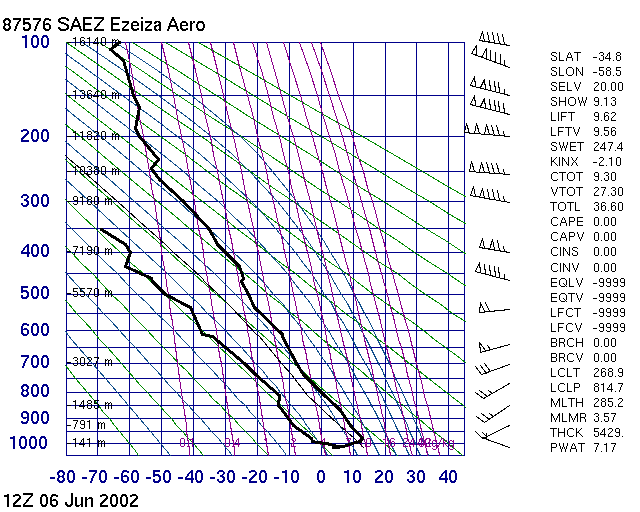

El ploteo del radiosondeo (abajo) permite apreciar graficamente la inversión de temperatura. Esta, a  modo de conclusión, explica los ecos de angeles que se presentaban en el radar. Como análisis adicional se puede agregar que en ningún momento el perfil vertical alcanza la saturación que presuma la existencia de nubosidad. Los índices de inestabilidad (a la derecha del gráfico), como ser KINX -2.10(Índice K) o TOTL (Total Total)  36.6 presentan una atmósfera termodinámicamente estable.
